Мангал своими руками: ТОП-120 фото лучших примеров работ. Мастер-класс изготовления в домашних условиях + простые схемы и чертежи

Казан-мангал

Для многих конструкция казан-мангал — это непонятная и бесполезная вещь, поскольку можно воспользоваться переносным мангалом и покупным казаном. Но все же, опытные дачники-гурманы настаивают на том, что это нужная вещь на загородном участке. Шашлычно-варочный комплекс – это находка для больших компаний, которые любят устраивать пикники на свежем воздухе.

Такое сооружение даст возможность одновременно приготовить мясные блюда, рыбу или овощи на мангале, а плов, картофель и другие гарниры подойдут для казана.

Чаще всего казаны делают из метала, отличие — это технология изготовления.

Далее рассмотрим какими могут быть такие приспособления и как соорудить такое сооружение у себя на даче.

Сделайте место для казана

Многие не представляют, как совместить несовместимые, на первый взгляд, вещи. Ведь мангал и казан это казалось бы два разных устройства.

Обустроить такую конструкцию можно следующим образом. Если мангал уже построен, то для казана нужно достроить дополнительную кирпичную секцию. Такие же действия можно совершить если сооружение сделано из метала.

Покраска мангала

Разобравшись с тем, как сварить мангал, его можно покрасить. Естественно, что сюда не подойдет любая краска, а надо использовать только ту, которая способна выдержать влагу, резкие перепады температур, огонь и может наноситься на металл.

Покрасить можно как новый мангал, так и тот, который уже используется. В для этого поверхность тщательно очищается и удаляется ржавчина. Не рекомендуется применение химических средств, и применять только щетки по металлу, наждачную бумагу.

Использовать только термостойкую краску, в идеале – жаростойкую. Только этот вариант сможет выдержать температуру горения дров. Для данных целей можно использовать следующие лакокрасочные материалы:

  • «Термика» (КО-811) – это термостойкая эмаль, может выдержать температуру до 600 градусов, дополнительно имеет антикоррозионные свойства;
  • КО-8101 – еще одна термостойкая эмаль, представлена двенадцатью цветами, способна выдержать температуру до 650 градусов;
  • «Церта» (ОС-82-03Т) – специальная термостойкая краска, которая способна перенести нагрев не больше 900 градусов.

Краска «Церта» для каминов и печей Источник stroimaterials.ru

«Rust-oleum» – также является термостойкой эмалью представлена только тремя цветами (черный, серый и белый), ее главное преимущество в том, что способна выдержать нагрев почти до 1100 градусов.

Чаще всего для покраски мангалов и навесов используют именно черную краску. Смотрится очень красиво в сочетании с коваными элементами, окрашенными в золотой оттенок.

Оригинальный вариант декорирования стационарного мангала Источник grilana.net

Конструкция

В сети уйма фото конструкций мангалов сделанными своими руками. Многие пытаются сделать что-либо оригинальное. Умельцы приспосабливают под мангалы трубы, в качестве подставки используют станины от старинных швейных машинок. Есть простые конструкции, есть выполненные с юмором.

Оригинальная идея – как можно сделать мангал из баллона своими руками. Основной инструмент для работы – болгарка. Только надо быть осторожным. Даже в пустом баллоне остаётся газ.

Для создания мангал понадобятся:

  • Петли и ручка для крышки
  • Полоса метала для притвора крышки
  • Для изготовления ножек – металлический уголок либо профильная труба. Подойдут и обычные трубы.

Далее, размечаем линии реза. Начинаем резать вдоль оси баллона, от центра к краям. Прорезав одну продольную линию крышки устанавливаем петли. Это освободит от выравнивания крышки если выпилить её целиком. Дорезаем крышку. Крепим металлические полосы притвора и ручку.

Для укладки шампуров сверлим в стенке отверстия ниже петель. Отверстия для тяги можно просверлить дрелью или сделать прорези болгаркой. Изготавливаем подставку под мангал и красим для защиты от осадков.

Каким должен быть мангал – характеристика

Качество шашлыка, приготовленного на мангале, зависит от конструкции изделия. Основные параметры сооружения – его габариты, материал изготовления. Чтобы их рассчитать, необходимо определиться со следующими факторами:

  • Вариант приготовления мяса. Его можно нанизать на шампур, выложить на решетку барбекю. При сооружении мангала опираются на оптимальные размеры. Стандартный размер шампура составляет 50 см, его рабочая часть – 35 см. Исходя из этих параметров – ширина изделия должна составлять менее 40 см. Классическая решетка имеет размер 18х28 см, но ее проще подобрать под размер жаровни. Глубина изделия зависит от сжигаемого в нем сырья, расстояние до углей которого должно составлять 8 см. Если используется древесный уголь, то глубина составляет 20 см, для дров – 25 см. При выборе длины учитывают количество прожаренного мяса, полученного от одной загрузки. На 10 см плоскости можно расположить один шампур. Для решеток – оптимальная длина 40 см. Высота – выбирается под конкретного человека, зависит от его роста, колеблется в пределах 75 – 125 см. Толщина влияет на долговечность конструкции, на ее вес.
  • Расположение мангала – еще один критерий. Для загородного дома, дачи лучше всего использовать стационарную конструкцию. Изделие делают из толстого металла, кирпича, чугуна, такое сырье увеличивает его срок эксплуатации. Жаровня, предназначенная для транспортировки, изготавливается из тонкого металла, зачастую складывается.

С чего начать постройку

Вот и пришло время заменить старенькую металлическую шашлычницу для дачи добротным мангалом из кирпича.

Вы уже примерно представляете, каким он будет. Это может быть невысокий стол с жаровней или солидное строение, объединяющее всевозможные приспособления для приготовления пищи.

Мангал может стать центральной постройкой, распространяя аромат шашлыка из центра участка, или отделить надежной стеной вашу дачу от соседской.

Мангал-барбекю, расположенный в центре участка

На этом этапе нужно определиться:

  • какие функции он должен выполнять,
  • где будет расположен: на открытом воздухе, веранде или в беседке.

Если вы любите много и разнообразно готовить, собирая вокруг многочисленные компании, хорошим выбором станет комплекс с мангалом, печью под казан, коптильней, мойкой и другими приспособлениями, установленными под кровлей.

Минималисты, предпочитающие быстро готовить блюда на шампурах или решетке, остановят свой выбор на мангале барбекю простой конструкции.

Выбор беседки и печи

Строения для отдыха и разговоров с друзьями, а также для устройства в них своими руками кирпичного мангала бывают разных видов. Выбрать можно:

  1. Полностью открытую конструкцию. Она представляет собой навес, который вполне способен защитить людей от солнца и дождя. Правда, ветер будет гулять по всей его площади. Хотя к этому недостатку не стоит относиться очень критично, ведь его имеют практически все типы беседок. Открытую беседку нужно выбирать в тех случаях, когда хочется сидеть на удобном кресле или диване и видеть перед собой всю окружающую природу. Преимуществами такой постройки является простота, потребность в малом количестве материалов и легкость создания отверстия для дымохода. Выполнить ее своими руками можно по-разному. Различные ее варианты можно увидеть на многочисленных фото.
  2. Небольшую конструкцию, в которой размещается печь для барбекю, обеденный столик и лавочки. Она является уменьшенным вариантом вышеупомянутой конструкции. Имеет малые размеры и представляет собой несколько столбиков с навесом. Под ней разводят малый огонь. Однако его вполне достаточно для приготовления блюд и барбекю.
  3. Капитальное здание, в котором есть несколько зон. В одной из них размещают печь с мангалом и барбекю, а также стол и кухонные принадлежности. Другие зоны предназначены для отдыха. Они могут быть украшены декоративными элементами. Часто такая беседка является полностью закрытой. Некоторые варианты (их часто изображают на фото) имеют одну или несколько отрытых сторон. Обычно, возле таких стен размещается зона отдыха с лавочками, с которых удобно осматривать пейзаж.
Популярные статьи  Схема вышивки крестом Старая карта-сэмплер

Что касается дачного кирпичного мангала, то он может быть просто печью с камерами для дров и приготовления шашлыка. Лучше же делать варианты, в которых имеются мангал, топка с коптильней и топка с варочной панелью.

Такая конструкция подходит на все случаи жизни, поскольку позволяет готовить барбекю, а также варить супы в казане. Поэтому ее часто делают. Благодаря такой ее популярности всегда можно найти много фото и любой чертеж.

Популярные статьи Цветы, растущие во дворе и похожие на гладиолус

Стационарный мангал

Это оптимальный вариант, если вы хотите расположить его на своём участке в загородном доме либо на даче навсегда. Нужно выбрать место, прикинуть размеры, и, собственно, сделать мангал из толстой стали (не менее 2 мм), чтобы она не была подвержена деформациям.

При таких параметрах мангал легко выдержит горение дров с их максимальной температурой. Главное, не допускать резких колебаний.

Нередки случаи приобретения в магазинах с виду красивых мангалов. Но после первого же использования, краска выгорает, и мангал стоит ржавый. Это говорит о том, что производитель сэкономил и покрыл мангал обычной краской, не устойчивой к высоким температурам.

Стационарный мангал желательно сделать с отдельной топкой (например, сбоку), трубой дымохода из топки (это обеспечит максимальную тягу) и крышей. Крыша позволит готовить в любую погоду.

Труба же должна быть максимально длинной, от её длины зависит качество тяги. Хотя в принципе её наличие уже, как правило, обеспечивает отличную тягу.

Дополнительно можно приукрасить мангал различными украшениями в виде кованых элементов. Но это при наличии навыка. Тогда на выходе получится не просто функциональный инструмент для приготовления блюд на мангале. Но и настоящее произведение искусства, которым можно будет гордиться и не стыдно показать друзьям.

Пошаговая инструкция

С помощью этой инструкции можно собрать мангал своими руками. Мы его строили и писали по шагам, а вы можете следовать нашему примеру.

Подготовительные работы состоят из нескольких этапов:

  1. Удаление лишних предметов, растений, элементов благоустройства.
  2. Разметка площадки, удаление верхнего плодородного слоя почвы, выравнивание по горизонтали.
  3. Рытье траншей, подведение водопровода и канализации.

Начнем с самого центра, будем собирать его из кирпича и цемента. На этом месте (в нашем примере) была старая баня, плитный фундамент которой будет использоваться для будущего мангала. Вы можете поступить подобным образом.

Фундамент заливался давно и без уровня, поэтому стал кривым и не очень качественным. Но на нем все равно можно построить хорошую жаровню своими руками.

Сначала мангал нарисовали в 3DMAX – с помощью этой программы можно сделать определенный план, которого можно придерживаться при строительстве. Он помогает выработать тактику и алгоритм действий.

Для начала закупили дешевый кирпич по 10р за 1 шт. Он пустотелый, но красивый – именно то, что нужно для возведения каркаса.

После того как каркас построился, внутри обкладываем старым проверенным силикатным кирпичом, который крепко стоит и хорошо держит температуру. Размеры будущего мангала 102 см на 80 см.

Мы примерно разложили кирпичи, чтобы понимать, как он будет  выглядеть в готовом виде. Зачищаем территорию и начинаем укладывать первый слой по уровню.

Первый слой положили, выровняли все по уровню из-за перепадов высоты начального фундамента. С первым слоем справились отлично, приступаем ко второму ряду. Его будем ровнять с помощью подготовленных длинных деревянных палочек.

Руками убираем излишки цемента.

При необходимости кирпич разрезаем на куски нужного размера с помощью болгарки.

Второй ряд мангала полностью готов. Приступаем к третьему ряду.

Все кирпичи обязательно стыкуем с помощью цемента для прочности. Проверяем готовую уровнем, при необходимости простукиваем молотком, пока он не станет в нужное место под правильным углом.

Пошел дождь, но это не стало преградой для нашего строительства. Из остатков строительных материалов соорудили крышу и продолжили свою работу.

Сложили пять рядов нашего мангала. Ушло на это две упаковки смеси по 100р каждая.

Сложили пять рядов нашего мангала.

Все, наше основание готово. Мы положили восемь рядов, основательно научились это делать на последних трех рядах.

Сейчас приступим к следующему этапу работы строительства жаровни. У нас есть запасы старого кирпича из которого построен старый дом и печь. Он отлично показал себя в эксплуатации, не трескался от высокой температуры, не рассыпался. Конечно он старый, кривой, красоты в нем мало, но для дна нашей жаровни это будет самое то.

Режем металлический уголок.

Мы используем стальные уголки и арматуру, чтобы на нее упирался облицовочный кирпич.

Заранее все подрезаем и подпиливаем, чтобы было в уровень. А внутри мы положим жаростойкий кирпич. Это будет дно нашего мангала и оно будет лежать просто на уголках. Как видим ничего сложного в этом строительстве нет.

Продолжили выкладывать новый ряд.

Что у нас получилось в финале с нашим мангалом: выложили мы из дешевого пустого кирпича восемь рядов и девятый ряд положили на металлические уголки. Внутри также лежит арматура для лучшей крепости.

Все остальные ряды тоже выложены пустотелым кирпичом, как каркас жаровни. А внутренности и бока мы выложили из старого, который очень крепкий и прочный. Резать его очень сложно. Он у нас проверенный временем. Он использовался в нашем доме и не трескается, выдерживает большие нагрузки и температуры.

Возможно, мы поменяем эти шесть кирпичей, на которых лежит шампур. Возможно, мы поменяем их на белые, красивые и ровные.

Кирпичи внутри мангала мы ничем не укрепляли, просто поставили. Пока будем тестировать временем.

Здесь внизу есть щели, проверим можно ли сделать дополнительный поддув снизу. Оставляем это дело до полного высыхания. Через неделю можно протестировать нашу жаровню. Возможно, нужно будет что-то поменять, подмазать, подложить. Планируем верхние кирпичи чем-то задекорировать со временем и добавить трубу (вытяжку).

Популярные статьи  Кольцо амигуруми ?: особенности техники амигуруми. Пошаговый мастер-класс по созданию своими руками с простыми вязальными схемами + 180 фото

Основание топок кладут двумя перевязанными рядами кирпича (в соответствии с порядовкой), чтобы швы не прогорали. Участки, где перевязки нет, армируют стальной проволокой диаметром 5-6 мм.

Барбекю из металлической бочки или баллона. Фото

Бывшие в использовании бочка или баллон сначала подвергаются обработке. Их предварительно «прожаривают» для удаления вредных веществ, очищают от краски.

Мангал своими руками: ТОП-120 фото лучших примеров работ. Мастер-класс изготовления в домашних условиях + простые схемы и чертежи

Фото 2. Бочка разрезается пополам, из соображений безопасности острые края загибаются и сглаживаются.

Мангал своими руками: ТОП-120 фото лучших примеров работ. Мастер-класс изготовления в домашних условиях + простые схемы и чертежи

Фото 3. С ограждениями из оцинкованного металла и приваренной ручкой бывшая бочка уже немного похожа на барбекю.

Мангал своими руками: ТОП-120 фото лучших примеров работ. Мастер-класс изготовления в домашних условиях + простые схемы и чертежи

Фото 4. Полки из деревянных досок придают конструкции законченный вид, барбекю готово к использованию.

Необходимые инструменты

Для такого варианта изготовления понадобится:

  • сварочный аппарат (при неумении пользоваться сваркой детали скрепляют болтами);
  • дрель;
  • болгарка, электрический лобзик;
  • болты, ключи, шуруповёрт;
  • металлические уголки, крепежи, петли;
  • рулетка, угольник;
  • металлическая бочка или баллон.

Для защиты от травм во время работы используют маску, очки, перчатки.

Этапы изготовления

  1. Бочку разрезают пополам.
  2. Сооружают подставку для удобства дальнейшей работы. Подставка будет служить ножками для барбекю. Для этого берут трубы диаметром не более 50 мм и арматуру. Высоту ножек подбирают индивидуально. Размеры подставки рассчитывают в соответствии с параметрами подставки.
  3. Зачищают срезы от неровностей и обрамляют их металлическими уголками.
  4. Прикрепляют решётку, на которой непосредственно будет происходить приготовление пищи.
  5. Вторая половина бочки будет служить крышкой. К ней приваривают заранее заготовленные накладки, прикручивают петли и соединяют обе половины. На крышку прикрепляют деревянную ручку.
  6. На подставку прикрепляют деревянную или металлическую столешницу.
  7. Обжигают печь с внутренней стороны. Для этого наливают 0,5—1 л солярки, поджигают и ждут, пока огонь полностью прогорит. После остывания отмывают барбекю от сажи, сушат. Последним этапом будет покрытие готового изделия термостойкой краской.

Важно! Вентиляционные отверстия просверливают на нижней части барбекю на расстоянии не более 5 см, начинают и заканчивают сверлить в 2 см от торцевой стенки

Мангал из кирпича своими руками: пошаговая инструкция

Как уже говорилось, сложить капитальный мангал с печью для казана, дымоходом и дополнительными элементами – грилем, коптильней, мойкой – новичку не под силу, для этого приглашают профессионалов.

Здесь мы рассмотрим два варианта, встречающихся чаще других – самую простую конструкцию без всяких дополнений и жаровню с печью для казана. Но вначале разберемся, как подготовить площадку для монтажа мангала.

  1. Разметить размеры и форму, учесть необходимость дорожки для удобного подхода, место для размещения стола и стульев (диванов, шезлонгов) и прочего.
  2. Выкопать котлован глубиной 0,1…0,5 м (в зависимости от грунта), выровнять неровную поверхность.
  3. Отсыпать дно крупным песком, потом гравием (или смесью песка с гравием).
  4. Установить опалубку и залить первый слой бетона (примерно на 1/3) высоты.
  5. Уложить армирующую сетку и залить второй слой бетона (также на 1/3 высоты).
  6. Уложить вторую армирующую сетку и залить бетон до планируемого уровня.

Мангал своими руками: ТОП-120 фото лучших примеров работ. Мастер-класс изготовления в домашних условиях + простые схемы и чертежи

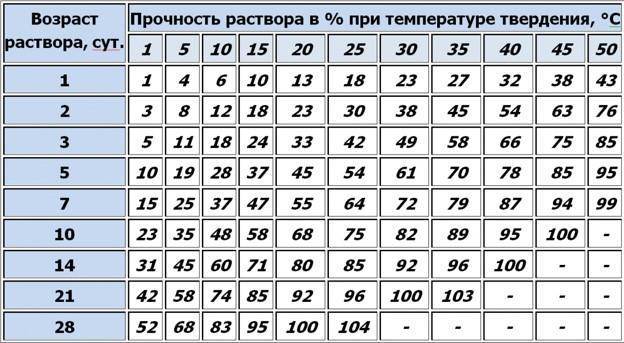

После бетонирования необходимо дождаться достижения заливкой хотя бы 50% проектной прочности (данные в таблице усреднены, для бетонов марки М100…М150).

Мангал своими руками: ТОП-120 фото лучших примеров работ. Мастер-класс изготовления в домашних условиях + простые схемы и чертежи

Как правило, при нормальной погоде и толщине стяжки не более 30 см достаточно 6…8 дней. После этого можно начинать выкладывать кирпич.

Простой мангал из кирпича

Мастера рекомендуют перед выкладкой первого ряда уложить на бетонированную площадку хотя бы один слой гидроизоляции. На представленном фото это обычный рубероид.

Далее укладывается первый ряд, кирпичи скрепляются песчано-глиняным раствором.

Мангал своими руками: ТОП-120 фото лучших примеров работ. Мастер-класс изготовления в домашних условиях + простые схемы и чертежи

Здесь использована схема кладки со смещением на полкирпича в каждом ряду, поэтому желательно заранее подготовить половинки кирпичей, чтобы ускорить работу. Посмотреть один из удобных способов ровной резки можно на видео.

П-образная кладка ведется до уровня примерно 600…700 мм, далее либо делается полка, либо выступы для крепления решетки/поддона для углей.

Мангал своими руками: ТОП-120 фото лучших примеров работ. Мастер-класс изготовления в домашних условиях + простые схемы и чертежи

Выкладывать полку удобно с помощью металлического уголка – на него придется основная нагрузка от веса кирпича до того момента, как блоки прочно скрепятся раствором.

Мангал своими руками: ТОП-120 фото лучших примеров работ. Мастер-класс изготовления в домашних условиях + простые схемы и чертежи

Чтобы кирпич не сдвигался и максимально плотно ложился на уголки, в нем выполняют пропилы.

Немного увеличив толщину шва и замазав выступающие части металла, можно добиться аккуратного и привлекательного вида кладки.

Мангал своими руками: ТОП-120 фото лучших примеров работ. Мастер-класс изготовления в домашних условиях + простые схемы и чертежи

Далее выкладывается бортик по всем четырем сторонам, на него будут укладываться шампуры с шашлыками.

Мангал своими руками: ТОП-120 фото лучших примеров работ. Мастер-класс изготовления в домашних условиях + простые схемы и чертежи

По сути дела, простейший мангал из кирпича на даче готов – остается дождаться полного отверждения раствора и проверить устройство в деле.

Если полки из кирпича делать не планируется, можно выполнить их из металлического листа или решетки.

Мангал своими руками: ТОП-120 фото лучших примеров работ. Мастер-класс изготовления в домашних условиях + простые схемы и чертежи

Мангал-казан своими руками

В данном случае все делается примерно так же, но выкладывается дополнительный отсек с печкой под казан (котел). Основание выкладывается также на слое гидроизоляции, но отличается формой – сразу предусматривается замкнутый контур для будущей печи под котел.

Мангал своими руками: ТОП-120 фото лучших примеров работ. Мастер-класс изготовления в домашних условиях + простые схемы и чертежи

Внутри контура будущее основание печи заполняется обычным полнотелым красным кирпичом. На уровне второго-третьего ряда кладки контура вмуровывается дверца для выгребания золы. Далее посредине (на оси дверки) кладут два ряда огнеупорного кирпича, полости сбоку заполняют обычным.

Мангал своими руками: ТОП-120 фото лучших примеров работ. Мастер-класс изготовления в домашних условиях + простые схемы и чертежи

На фото хорошо видно, что снизу металлическая рама с дверкой подперта кирпичом, а вверху притянута к кладке скрутками из проволоки.

Мангал своими руками: ТОП-120 фото лучших примеров работ. Мастер-класс изготовления в домашних условиях + простые схемы и чертежи

Ставят на место колосниковую решетку.

Мангал своими руками: ТОП-120 фото лучших примеров работ. Мастер-класс изготовления в домашних условиях + простые схемы и чертежи

Монтируют дверку для подбрасывания дров.

Мангал своими руками: ТОП-120 фото лучших примеров работ. Мастер-класс изготовления в домашних условиях + простые схемы и чертежи

Выкладывают плоскость вокруг колосниковой решетки вначале огнеупорным кирпичом, потом фигурными блоками или тем же, но резанным, кирпичом, формируя углубление.

Мангал своими руками: ТОП-120 фото лучших примеров работ. Мастер-класс изготовления в домашних условиях + простые схемы и чертежи

Устраивают дымоход, параллельно поднимая стенки до нужного уровня.

Мангал своими руками: ТОП-120 фото лучших примеров работ. Мастер-класс изготовления в домашних условиях + простые схемы и чертежи

Выкладывают свод, оставляя квадратное отверстие под казан.

Мангал своими руками: ТОП-120 фото лучших примеров работ. Мастер-класс изготовления в домашних условиях + простые схемы и чертежи

Монтируют металлическую плиту под казан (обратите внимание, круги вокруг отверстия могут вращаться вместе с котлом) и либо обкладывают облицовочным кирпичом сравнимой толщины, либо вырезают выемку под плиту в верхнем слое кладки

Мангал своими руками: ТОП-120 фото лучших примеров работ. Мастер-класс изготовления в домашних условиях + простые схемы и чертежи

Поскольку труба от печки мангала выведена вбок, туда, где располагается сама открытая жаровня, разумно сложить над этой часть конструкции свод и дымоход. Перед этим обязательно проверяют качество работы вытяжной трубы.

Мангал своими руками: ТОП-120 фото лучших примеров работ. Мастер-класс изготовления в домашних условиях + простые схемы и чертежи

Стоит отметить, что лицевая часть свода выкладывается дугой, лучше облицовочным кирпичом, выше кладка идет как обычно.

Мангал своими руками: ТОП-120 фото лучших примеров работ. Мастер-класс изготовления в домашних условиях + простые схемы и чертежи

Чтобы не искать подходящий колпак на верх дымохода, можно сразу выложить его из кирпича.

Мангал своими руками: ТОП-120 фото лучших примеров работ. Мастер-класс изготовления в домашних условиях + простые схемы и чертежи

Мангал из кирпича своими руками: фото, чертежи, пошаговая инструкция, видео

Для приготовления шашлыка, барбекю и других блюд на углях необходима специальная печь — мангал. Металлические конструкции обладают целым рядом недостатков: они недолговечны, неудобны, сильно раскаляются и становятся травмоопасными. Каменные печи лишены этих недостатков, поэтому мангал из кирпича на даче давно перестал быть экзотикой.

Где разместить мангал из кирпича на даче

Мангал является источником открытого огня, поэтому при выборе места необходимо учитывать требования правил пожарной безопасности. Обычно мангал из кирпича на даче размещается в зоне отдыха и является постоянным элементом ее интерьера.

При размещении мангала в беседке принимаются дополнительные меры безопасности — выкладываются стенки и свод, наружу выводится труба, и т. д. Если мангал располагается на открытом воздухе, его конструкция упрощается.

Популярные статьи  Схема вышивки крестом Рыбки

Мангал из кирпича на даче своими руками

Пытаясь сэкономить площадь и деньги, некоторые дачники чрезмерно упрощают конструкцию мангала. Такая экономия, как правило, оборачивается разрушением стенок, поэтому к строительству следует подходить ответственно.

Перед началом работ необходимо выполнить проект или нарисовать чертежи. Габариты рабочей зоны мангала должны соответствовать размерам колосниковой решетки для углей и поддона для золы. Подставку для шампуров и решетку для барбекю можно изготовить по месту.

Пошаговая инструкция строительства

1. Для мангала из кирпича на даче необходим надежный фундамент, т.к. земля, замерзая, легко разрушает кладку. Размеры фундамента должны соответствовать внешним габаритам мангала:

  • под фундамент вырывается котлован глубиной не менее 30 см, устанавливается деревянная опалубка;
  • засыпается и утрамбовывается подушка из мелкого щебня и песка, укладывается арматурная сетка;
  • заливается бетонный раствор.

К строительству мангала из кирпича своими руками можно приступать после полного застывания бетона, не ранее чем через 1,5-2 недели.

2. Конструкция мангала имеет П-образную форму. Стенки выкладываются из блоков и облицовываются печным кирпичом. Для кладки используется раствор из 1 части цемента, 1 части гашеной извести, и 3 частей песка:

  • первый ряд укладывается на гидроизоляцию из 1-2 слоев рубероида;
  • облицовочный кирпич кладется в шахматном порядке, чтобы ряды были связаны между собой, кладка каждого ряда начинается от углов;
  • после того, как будут выложены первые 6-8 слоев (высота мангала должна соответствовать росту владельца), проем перекрывается арматурой или несколькими уголками — на них будет устанавливаться поддон для сбора золы;
  • еще через 2 ряда закладывается арматура, на которую ляжет колосниковая решетка;
  • оптимальное расстояние от углей до шампуров — 3 кирпича, из них два ряда укладываются в обычном порядке, а третий формирует консоль шириной 1/4 кирпича — на нее будет укладываться подставка для шампуров и решетка для барбекю;
  • последний ряд выкладывается из кирпича полностью — он будет служить основанием для рабочего стола, который оформляется камнем или керамогранитом.

Чтобы защитить угли от сильного ветра, рекомендуется использовать металлический экран с отверстиями. Для защиты рабочей зоны мангала от дождя и снега необходимо изготовить крышку из любого подходящего материала. Чтобы стенки не впитывал влагу, мангал из кирпича на даче следует покрыть лаком, например, КО-85.

Более сложный вариант — мангал с дымоходом. Для его строительства понадобится детальная схема — порядовка.

Для наглядности можно посмотреть видео с детальной инструкцией по сборке кирпичного мангала:

Какую кровлю выбрать для навеса мангала

В качестве навеса для мангала с дымоходом подходит практически любая кровля, а для открытого — только из негорючих материалов. Это может быть:

1. Металлочерепица. Отлично смотрится на капитальных строениях, не горит и отлично выдерживает перепады температур, но летом сильно нагревается на солнце, что не всегда комфортно в жаркие дни.

2. Профнастил. Более простой и экономный вариант, с теми же преимуществами и недостатками, что и у металлочерепицы. Но если делать навес высоким, нагревание на солнце не будет играть существенной роли.

3. Ондулин. Не нагревается на солнце, не горит, при этом очень легкий материал, так что не требует усиленной стропильной конструкции. Для строительства своими руками — оптимальный выбор.

4. Поликарбонат. Позволяет сделать полупрозрачный навес практически любой формы. Но из-за размягчения при нагревании располагать навес следует не ближе 1,5 м от огня. Между дымоходом и крышей из поликарбоната также нужно проложить термостойкий материал.

Особенности конструкции

Барбекю из кирпича представляет стационарную конструкцию очага, размещенную на улице. Проектируя данную конструкцию, следует учитывать ее особенности, чтобы правильно разместить.

Разновидности конструкции

Существует 2 вида уличного барбекю – одиночные конструкции и конструкции, входящие в комплекс печных устройств.

Первый вариант конструкции представляет открытый или закрытый очаг с набором вспомогательных элементов, таких как вертела, шампуры или решетки, установленные над очагом горения.

Если конструкция открытая, не имеющая купольного свода и дымохода, то ее допустимо располагать на открытом пространстве, соблюдая все требования правил пожарной безопасности.

Барбекю открытого типа

На самом деле, особенно в условиях недостатка площади территории приусадебного хозяйства, соблюдение таких мер связано с рядом трудностей.

Если за основу брать конструкцию с дымоходом, то ее можно расположить, как на открытом воздухе, так и под навесом, а то и в беседке.

В таком случае, хозяин может придать данной конструкции целый ряд функций, не ограничиваясь исключительно приготовлением продуктов на жаре от перегоревших дров или древесного угля. Рядом с барбекю можно установить печь с варочной поверхностью, зарезервировать места для хранения дров, установить поверхность для разделки продуктов. Поэтому в данном случае имеется смысл говорить о целом комплексе, предназначенном для приготовления на улице различных блюд.

Несмотря на это, следует учитывать тот факт, что это вспомогательные сооружения, требующие особого подхода при их размещении на участке. Такое строительство необходимо осуществлять, учитывая расстояние к основной постройке, учитывая границы соседних участков, а также учитывая расположение зеленых насаждений.

Если имеется ввиду целый комплекс, то имеет смысл говорить о различных «удобствах», таких как наличие воды, централизованной канализации, а также наличие электричества. Поэтому зона отдыха должна располагаться как можно ближе к инженерным сооружениям, чтобы не было проблем с подключением. Если такой возможности нет, то печь барбекю лучше расположить рядом с основной постройкой со стороны кухни, хотя провести воду и электричество не так уж и сложно, за исключением канализации.

Конструкционные решения

Если конструкция стационарная и из кирпича, то без хорошего фундамента не обойтись. Для подобной конструкции наиболее оптимальный вариант – это плита.

Плита – это универсальное основание, которое прекрасно выполняет свои функции на различных грунтах. Если воспользоваться мелко заглубленным ленточным фундаментом, то он может не выдержать, если не учесть характера грунта и на кирпичной кладке могут появиться трещины.

Многие считают, что на плиту уходит много бетона, но такая конструкция, как печь барбекю, не потребует большого количества бетона.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Кукла мотанка: виды, значение, особенности создания своими руками. Пошаговый мастер-класс для начинающих + 140 фото
Мангал своими руками: ТОП-120 фото лучших примеров работ. Мастер-класс изготовления в домашних условиях + простые схемы и чертежи
