Ваймы

Доски/рейки/брусья сплачивали в щиты еще столяры Древнего Египта; кстати им был уже известен и токарный станок по дереву. Но если вы пошерстите наставления по столярке и рекламные материалы 100-120 летней давности, то обнаружится, что тогда на мебель для бедных шла древесина качества, по теперешним временам, элитного. И то, в заказах на производство (поштучное) оговаривается «по мере поступления материала». Это первое. Второе – вкусы изменились. Сегодняшние заставляют вспомнить эпоху рококо – наши современники предпочитают нечто «натурально», вычурное; если возможно – уникальное. То и другое обстоятельство не могло не сказаться на конструкциях вайм – специальных столярных струбцин для склеивания по кромке длинномерных пиломатериалов, что и есть сплачивание.

Если вам захотелось сделать, например, простую кухонную табуретку «как бабушкина», и у вас есть для этого прямослойные, без сучков и свилей доски, то вполне возможно обойтись традиционной самодельной ваймой, поз. 1 и 2 на рис.

Струбцины своими руками — поэтапный мастер-класс для начинающих. Схемы изготовления разных конструкций + 170 фото
Архаичные (традиционные) и современные ваймы

Но если вы задумали сплотить щит наподобие того, что на рис. 3 (а красиво, все-таки), то усилие прижима понадобится на порядок большее – ведь теперь доски нужно не просто прижать, но буквально вдавить друг в друга, и так, чтобы вся сборка не вспучилась и не вывернулась.

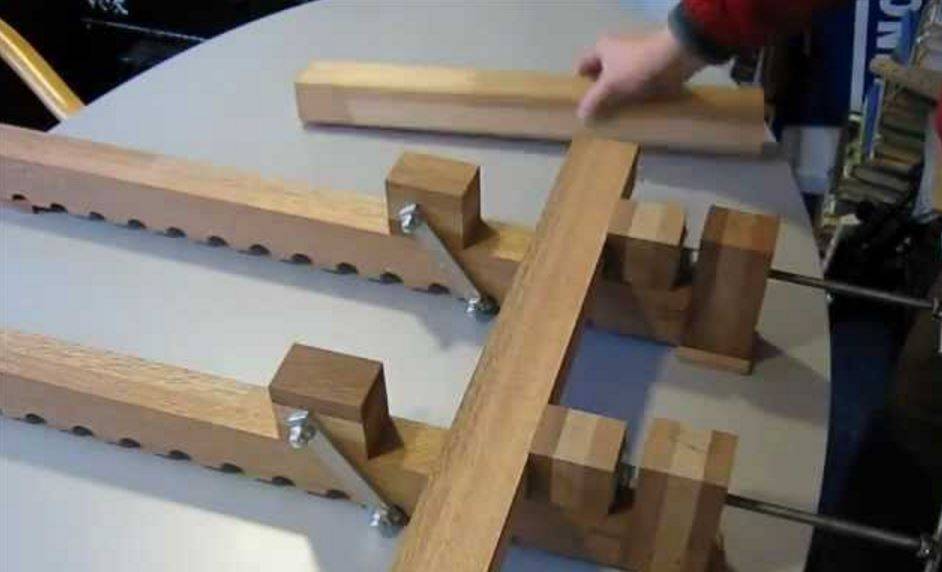

Именно такого рода сплачивание производится современными ваймами. Упомянутая в начале рельсовая вайма – дорогое удовольствие, причем на щит для столешницы их нужно не менее 5-6. Равноценного самодельного эквивалента, к сожалению, нет, но трубные и реечные ваймовые упоры (поз. 3) продаются и сдаются в аренду по приемлемым ценам. Достаточно мощная реечная вайма может быть собрана на отрезке стальной профильной трубы, поз. 4. Если же нужно на скорую руку склеить в кромку пару небольших досок, то мини-вайму для этого можно соорудить из негодной ножовки по металлу, см. след. рис.

Струбцины своими руками — поэтапный мастер-класс для начинающих. Схемы изготовления разных конструкций + 170 фото

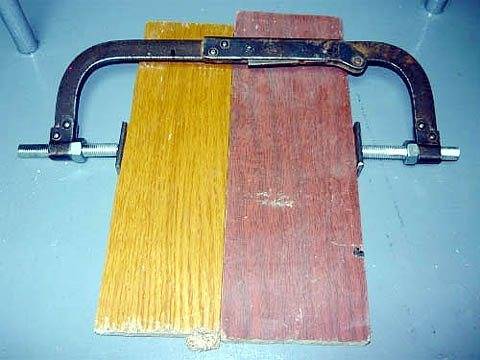

Мини-вайма из слесарной ножовки

Об иных конструкциях самодельных вайм см. сюжет:

Как сделать столярную струбцину

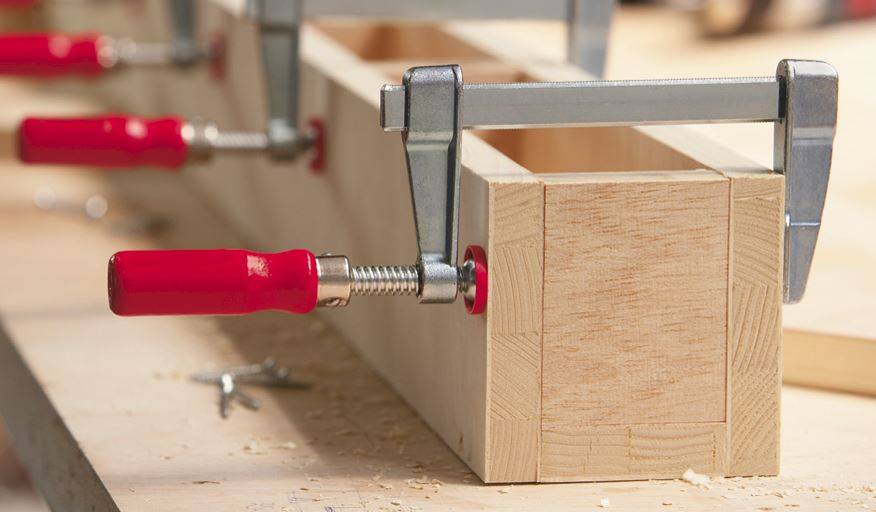

В столярном деле одна из самых частых операций – это склеивание деревянных брусков под прямым углом. Пока клей сохнет, бруски надо жёстко зафиксировать в определённом положении. Эту задачу решает специальная столярная струбцина. Между двумя взаимно перпендикулярными губками имеется подвижная прямоугольная деталь. Эта комбинация жёстко фиксирует доски в заданном положении.

Струбцины своими руками — поэтапный мастер-класс для начинающих. Схемы изготовления разных конструкций + 170 фотоФОТО: instrumentn.ruУгловая струбцина для столярных работ

К столярным относится и торцевая струбцина. Она служит для прижима на время приклеивания к мебельной доске (столешнице) декоративной планки.

Струбцины своими руками — поэтапный мастер-класс для начинающих. Схемы изготовления разных конструкций + 170 фотоФОТО: woodschool.ruТорцевая столярная струбцина

Материалы и инструменты

Угловая струбцина сложна для изготовления своими руками, но она очень помогает при столярных работах. И сделать её самому наиболее интересно. Устройство можно выполнить из металла или из дерева. Последний вариант более доступен для самостоятельного изготовления.

В качестве материала для конструкции берутся деревянные бруски сечением 40×40 мм². Для платформы основания берётся кусок фанеры толщиной 15-20 мм и размером 350×350 мм². Для прижимного механизма потребуются две стальные шпильки диаметром 15-18 мм и длиной примерно 200 мм. К шпилькам необходимо подобрать соответствующие гайки с возможностью их фиксации в дереве.

Струбцины своими руками — поэтапный мастер-класс для начинающих. Схемы изготовления разных конструкций + 170 фотоФОТО: rmnt.ruУгловая столярная струбцина

Инструкция по изготовлению

В одном из углов платформы под 90º один к другому крепко привинчиваются два бруска. Они образуют эталонный прямой угол. На расстоянии от этих основных брусков-упоров параллельно им крепятся ещё два бруска. Расстояние должно быть примерно на 30 мм больше, чем толщина предполагаемых для склейки деталей. В этих новых деталях посередине закрепляются ходовые гайки. Сквозь них пройдут шпильки, на внешние концы которых для удобства работы желательно закрепить рукоятки.

На их внутренних концах устанавливаются подвижные колодки. Концы шпилек в этих брусках должны свободно вращаться, но при этом создавать усилие давления. В подвижном бруске следует высверлить глухое отверстие, глубина которого равна половине его толщины, на донце запрессовать глухую шайбу, а в отверстие впрессовать подшипник (не обязательно шариковый), в котором будет вращаться упорный конец шпильки.

Склеиваемые детали одеваются на вершину эталонного угла и прижимаются к неподвижным упорам подвижными брусками.

Струбцина своими руками облегчает работу мастеру и экономит его деньги

Струбцина — это инструмент позволяющий фиксировать деталь во время обработки. Мастера часто используют различные виды струбцин в своей работе. Будь то столяр, или слесарь, обрабатывающий металл – всегда есть необходимость ее использования.

Струбцины своими руками — поэтапный мастер-класс для начинающих. Схемы изготовления разных конструкций + 170 фото

Это приспособление выпускается в разных вариантах, от универсальных до специализированных. Сравнительно недавно появилась новая модификация: быстрозажимная струбцина. Развивает усилие сжатия до 450 кг.

Струбцины своими руками — поэтапный мастер-класс для начинающих. Схемы изготовления разных конструкций + 170 фото

Задача у всех видов общая – зафиксировать заготовки для обработки или соединения между собой.

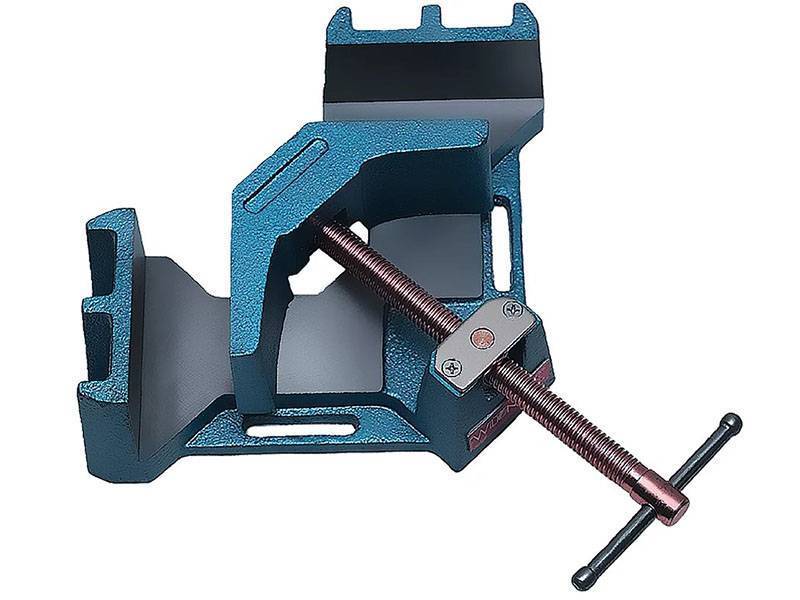

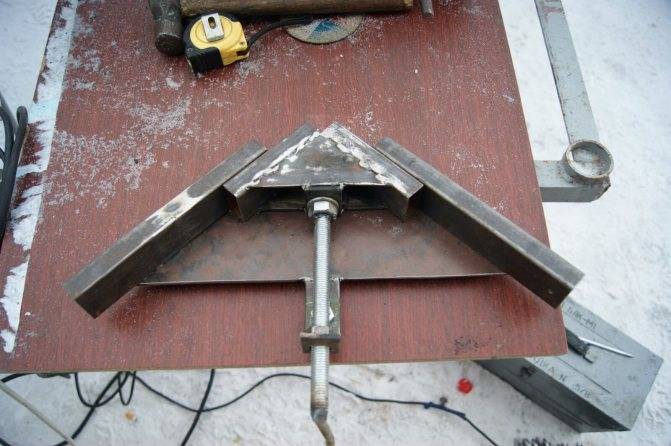

Угловая струбцина

Струбцины своими руками — поэтапный мастер-класс для начинающих. Схемы изготовления разных конструкций + 170 фото

Однако чаще всего, угловая струбцина используется в качестве кондуктора для сварки металлических деталей под прямым углом.

Для изготовления понадобятся:

  • стальной уголок 40 мм, толщиной 3-4 мм;
  • стальные пластины шириной 40-50 мм;
  • шпильки с резьбой, желательно закаленные;
  • прутки для воротков;
  • гайки для червячного механизма;
  • сварочный аппарат;
  • дрель, метчики.

Уголки привариваем к стальным пластинам строго под углом 90°.

Струбцины своими руками — поэтапный мастер-класс для начинающих. Схемы изготовления разных конструкций + 170 фото

На каждую сторону крепим при помощи сварки червячную конструкцию. Это такой же уголок с наваренной упорной гайкой или утолщением, в котором нарезана резьба в соответствии со шпилькой-воротком. Ширина рабочего зазора подбирается под потенциальные заготовки.

ВАЖНО! Если диапазон размеров обрабатываемых деталей слишком широк – лучше изготовить несколько струбцин. Слишком большой ход воротка не способствует прочной фиксации.

  Верстак своими руками – чертежи, принцип построения конструкции

  Верстак своими руками – чертежи, принцип построения конструкции

Струбцины своими руками — поэтапный мастер-класс для начинающих. Схемы изготовления разных конструкций + 170 фото

С обратной стороны воротка сверлим отверстие, в которое вставляем металлический прут, в качестве рычага.

Струбцины своими руками — поэтапный мастер-класс для начинающих. Схемы изготовления разных конструкций + 170 фото

Струбцины своими руками — поэтапный мастер-класс для начинающих. Схемы изготовления разных конструкций + 170 фото

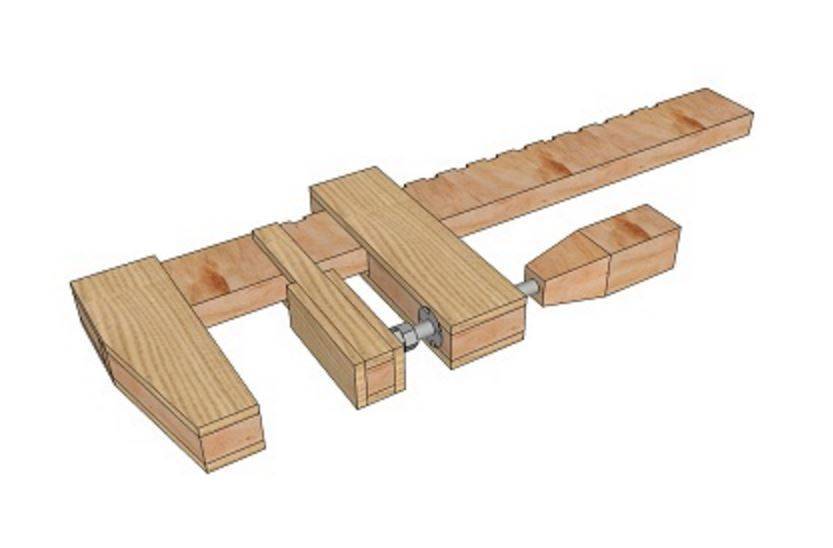

Столярная струбцина из доступных материалов

Простейшая струбцина из дерева, применяемая в столярном деле – изготавливается из следующих материалов:

  1. Два деревянных бруска и нетвердого, но прочного материала. Подойдет сосна. Слишком твердая древесина будет оставлять следы на заготовке при сильной фиксации;
  2. Мебельные гайки с фиксатором под дерево.
  3. Стальные шпильки, не обязательно из дорогой закаленной стали.
  4. Гайки — барашки с резьбой, соответствующей шпилькам.
  5. Шайбы упорные, также можно использовать обычные, недорогие.

Из брусков выпиливаются рабочие клещи. В них строго параллельно сверлятся отверстия под шпильки, с небольшим люфтом.

Струбцины своими руками — поэтапный мастер-класс для начинающих. Схемы изготовления разных конструкций + 170 фото

СОВЕТ! Если вы сделаете два комплекта одинаковых струбцин – область применения расширится. Тогда можно применять приспособление, как столярные тиски.

Струбцины своими руками — поэтапный мастер-класс для начинающих. Схемы изготовления разных конструкций + 170 фото

Струбцина столярная из дерева и фанеры

Для оперативной фиксации небольших деталей применяется струбцина, выполненная в форме штангенциркуля.

Струбцины своими руками — поэтапный мастер-класс для начинающих. Схемы изготовления разных конструкций + 170 фото

Приспособление изготавливается из брусков и тонкой фанеры. Червячная система привычная – мебельные гайки и шпилька-вороток. Неподвижный упор прочно закрепляется на одном конце направляющей рейки. На самой рейке вырезаются углубления для фиксации подвижного механизма.

Передвинув кронштейн на необходимое расстояние – остается повернуть на несколько оборотов вороток, и деталь зафиксирована. После отпускания упорного механизма – каретка легко перемещается, освобождая заготовку.

Струбцины своими руками — поэтапный мастер-класс для начинающих. Схемы изготовления разных конструкций + 170 фото

Стационарный вариант этой струбцины имеет рельсовую конструкцию. На двух направляющих, установленных параллельно – на одинаковом расстоянии нарезаются пазы.

  Самодельный трубогиб, как изготовить в домашних условиях

Струбцины своими руками — поэтапный мастер-класс для начинающих. Схемы изготовления разных конструкций + 170 фото

Зажим осуществляется привычным способом – мебельная гайка, шпилька, вороток.

Столярная струбцина вариант 3

Иногда бывает необходимо просто прижать заготовку к столу для обработки. Для этого существует самозажимная струбцина. На иллюстрации видно, как сделать металлический или деревянный кронштейны.

Популярные статьи  Схема вышивки крестом Алфавит «Сад с розами»

Струбцины своими руками — поэтапный мастер-класс для начинающих. Схемы изготовления разных конструкций + 170 фото

Можно закрепить две струбцины этого типа на передвижном шаблоне, для массового фрезерования одинаковых заготовок.

Струбцины своими руками — поэтапный мастер-класс для начинающих. Схемы изготовления разных конструкций + 170 фото

Такой вид быстрозажимных струбцин изготавливается индивидуально для каждой матрицы, или переставляется на новую подложку для выпиливания очередной формы.

Трубная струбцина

Сварка металлических труб торец в торец – достаточно сложная задача, требующая точной ориентации заготовок в пространстве. Если вы привариваете отрезок трубы к готовой системе, закрепленной в помещении – задача упрощается. А сварка свободно лежащих отрезков требует наличия помощника или специального приспособления.

Струбцина для сварки труб легко изготавливается из металлического уголка и стальных пластин.

Струбцины своими руками — поэтапный мастер-класс для начинающих. Схемы изготовления разных конструкций + 170 фото

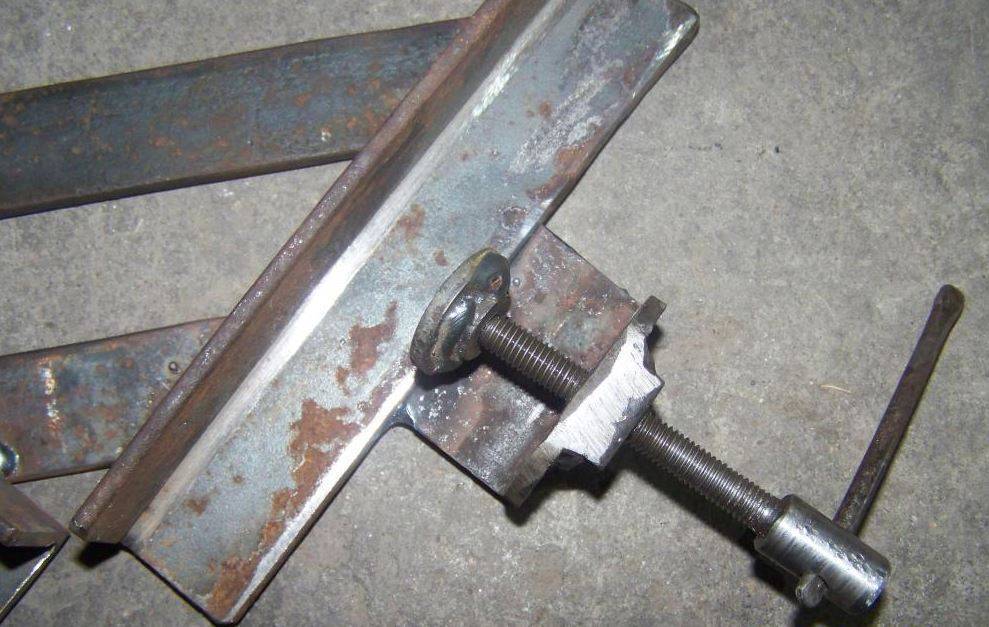

Изготовление угловой струбцины

Струбцины своими руками — поэтапный мастер-класс для начинающих. Схемы изготовления разных конструкций + 170 фотоУгловая струбцина также широко применяется для сварочных работ. Практически любые работы со сваркой подразумевают соединение деталей под определенным углом и удержание их в неподвижном состоянии. Когда сварщик варит, в одной руке у него находится держатель с электродом, а в другой маска, поэтому угловые струбцины значительно упростят работу с изделием. В магазинах цена таких приспособлений может достигать 2 тыс.р. и больше.

Поэтому наилучшим вариантом будет изготовление струбцины из металла своими руками. Это не только сэкономит деньги, но и позволит сделать инструмент любого размера и добавить некоторые изменения в конструкцию. Чертежи угловой струбцины приведены на рисунке.

Для этого необходимы: полоски металла толщиной 8-10 мм. Для фиксации металлических элементов нужно взять уголок 40 на 40 мм или 50 на 50 мм. Крепить уголки между собой можно болтовым соединением или просто сварить, что обеспечит им необходимую жесткость. Для прижимного устройства нужно сварить между собой 3-4 гайки, но наилучшим вариантом будет изготовить кронштейн с резьбовым отверстием толщиной 30-40 мм. Для перемещения зажимного механизма необходимо сделать направляющие. При помощи дрели просверлить отверстие, в него вставить болт и закрутить его гайкой.

Следующая модификация отличается простотой, но готовый инструмент необходимо закрепить на верстаке — для удобства. Струбцина состоит из двух уголков и двух планок из листового металла. Для быстрозажимной конструкции понадобятся два уголка 70 на 70 или 50 на 50, в зависимости от габаритов металла. Если метал крупногабаритный, то уголки желательно взять побольше. Еще понадобятся 2 стальных шпильки, которые будут выполнять роль зажимов, 6 гаек и 2 или более пластины из листового металла.

Далее следует нарезать резьбу или просто просверлить отверстие и приварить гайку, в которую будет вкручиваться шпилька, фиксирующаяся заготовки. На конце шпильки приварить гайки, предварительно сварив их между собой.

Струбцина с автоматической фиксацией: как сделать

Польза такого инструмента, как струбцина известна всем мастерам. Не заменимая вещь для столярных и слесарных работ. Также струбцинами часто пользуются сварщики, строителе, автослесаря и домашние мастера. Конструкций и размеров струбцин различное множество, но в основном все они схожи тем, что их надо затягивать руками – закручивать затяжной винт, после чего предметы, на которые установлена струбцина, надежно фиксируются.Надо заметить, что муторное это дело, каждый раз закручивать и выкручивать винт струбцины, чтобы зафиксировать или освободить предмет.В интернете отыскал вариант струбцины с автоматической фиксацией. Такую струбцину не надо затягивать руками на фиксируемом предмете. Достаточно одного нажатия на верхний подвижный упор струбцины и предмет надежно притянут к краю верстака, допустим, деревянный брусок.

Освободить брусок тоже не составит труда, для этого надо снова нажать на верхний упор и “хватка” струбцины тут же ослабнет, брусок будет освобожден от струбцины.

Как сделать такую струбцину?

Сделать не сложно. Понадобится металлическая полоса и профильная труба 20 размера.

Посмотрите товары для изобретателей. Ссылка на магазин.

Струбцина состоит из двух упоров, нижнего неподвижного и верхнего подвижного.

Нижний упор

К отрезку металлической полосы с одного края вертикально привариваем профильную трубу. На полосу привариваем накладку сделанную из старого плоского напильника. На этом с изготовлением нижнего упора покончено.

Электроника для самоделок вкитайском магазине.

Верхний упор

С его изготовлением будет немного сложнее. Отрезаем полосу такой же длины, что у нижнего упора. Мини дрелью с одного края отрезка полосы пропиливаем отверстие квадратной формы. Размер отверстия должен быть немного больше размера профильной трубы, по которой будет перемещаться это отрезок (верхний упор).

Отрезок с квадратной прорезью надо зажать в тиски и немного согнуть со стороны квадратного отверстия. В этом и заключается конструктивная особенность струбцины, благодаря которой верхний подвижный упор фиксируется на вертикальной профильной трубе.

Далее по размеру накладки (накладка из старого напильника приваренная к нижнему упору), отрезаем пластину и еще одну накладку из напильника (для верхнего упора).

Пластину поперек привариваем к отрезку с квадратным отверстием, по краям пластины сверлим обычные круглые отверстия под болты.

Накладку из напильника прикладываем к пластине с круглыми отверстиями. На накладке по отверстиям пластины делаем метки.

К меткам привариваем болты (шляпки у болтов следует отрезать, чтобы осталась только резьба).

Заготовки верхнего упора сделаны, соединяем их между собой. На приваренные болты устанавливаем пружины, болты вставляем в отверстия пластины, накручиваем барашковые гайки.

Верхний упор собран.

Соединяем нижний и верхний упор – вставляем профильную трубу в квадратное отверстие верхнего упора.

Самоделка готова к использованию!

Как пользоваться, описано в начале статьи. Так упор выглядит на зажатом бруске. Держится довольно крепко, руками не расшатать.

Пружины отжимают с одного края верхнюю пластину с квадратным отверстием, пластина становится на перекос, и стопорится на вертикальной профильной трубе. При повторном нажатии, пластина становится прямо и её снова можно перемещать по трубе.

Технология изготовления

Струбцина, сделанная своими руками из металла, значительно надежней и практичней деревянной конструкции. Для изготовления самодельных агрегатов потребуется сварочное оборудование и слесарные агрегаты.

Инструменты для изготовления струбцины любого типа

1 вариант

Следуя инструкции, можно сделать самодельную струбцину из металлической арматуры.

Начнем:

  • Разрезаем арматуру на отдельные элементы, чтобы приступить к изготовлению челюсти для фиксации, как показано на фото с инструкцией.

  • Сначала делаем скользящую часть и добавляем гайку к подвижному рычагу.

  • Затем начинаем изготавливать винт и крутящуюся подставку для поворотов.

  • Нарезаем резьбу в стержне, затем конструируем плечо.

  • Финишным этапом будет изготовление ручек и панелей на челюсти.

2 вариант

Чтобы сделать своими руками угловой инструмент для зажима, нам понадобятся следующие материалы: стальные обрезки от уголка 40*40, 50*50 и 30*50 по 200 мм, 2 F-образные струбцины и полоса 10*50 до 250 мм длиной.

Приступим:

  • С помощью строительного слесарного уголка размещаем все детали, как на фото.
  • Разворачиваем уголок лицевой стороной вниз, привариваем полосу к уголку.
  • Затем привариваем к основанию струбцину, чтобы крепление конструкции было более надежным.

Приобретать струбцины в строительных магазинах достаточно накладно. Всем хочется избавить себя от лишних затрат, если есть альтернативные варианты. Таких инструментов может понадобиться сразу несколько, особенно это актуально при сборке, изготовлении или ремонте предметов мебели. Самодельные струбцины заменят вам ручные тиски, так как есть возможность выбрать модель, тип и размер инструмента. Следуя инструкциям на фото и видео, можно быстро разобраться с механизмом изготовления и быстро сделать ручной зажим из подручных материалов.

Угловые варные

Угловая струбцина для сварочных работ должна быть полностью металлической. Высокой точности фиксации деталей и стабильности (устойчивости) их позиционирования в данном случае не требуется: сварка не относится к точным работам, и достаточно пары-тройки прихватов, чтобы зажим можно было снимать и доваривать без него. Зато струбцина должна накладываться (или в нее вкладываться) на круглые и профильные трубы, а также на цельные профилированные длинномерные заготовки. «Нежный» зажим тоже ни к чему.

Исходя из этих соображений, лучший материал для станины сварочной струбцины – стальной уголок толщиной от 3 мм, поз. А на рис.:

Струбцины своими руками — поэтапный мастер-класс для начинающих. Схемы изготовления разных конструкций + 170 фото
Угловые зажимы для сварочно-паечных работ по металлу

Замыкание угла в треугольник поперечной стяжкой намного увеличит прочность струбцины, а добавив на поперечину еще пару зажимов, получим фиксатор для сваривания под углами 90 и 45 градусов, поз. Б. Зажимы однозначно винтовые: эксцентрик, во-первых, не удержит тяжелый длинномер; во-вторых, от нагрева в работе может просто-напросто испортиться.

Популярные статьи  Схема вышивки крестом Загородный пейзаж

Балочные инструменты

В отличие от традиционной модели данный прибор имеет совершенно отличный от классики корпус. Он представлен в виде балок, откуда и появилось название инструмента.

Струбцины своими руками — поэтапный мастер-класс для начинающих. Схемы изготовления разных конструкций + 170 фото

Фиксация обрабатываемой детали производится на поверхностях, расположенных в параллельной или наклонной плоскости. Одна планка стационарная, вторая является подвижной с регулируемым винтом на боку.

Струбцины своими руками — поэтапный мастер-класс для начинающих. Схемы изготовления разных конструкций + 170 фото

Обратите внимание!

  • Кресло-качалка своими руками: ТОП-120 фото лучших вариантов изготовления. Мастер-класс по созданию кресла-качалки в домашних условиях

  • Коптильня из газового баллона — лучший мастер-класс по изготовлению самодельной коптильни с пошаговыми фото-схемами для начинающих

  • Компрессор своими руками: ТОП-130 фото-обзоров готовых компрессоров. Пошаговая инструкция + схемы и чертежи

Разновидности

Целью данной публикации не является соорудить нечто вроде энциклопедии монтажных зажимов – их много видов, а патентов на новые, «супер-супер», еще больше. Наша задача – показать, какие из струбцин более всего надобны в домашней мастерской, и как лучше всего сделать струбцину, не тратя много материала и времени.

Наиболее употребительные в кустарном производстве виды струбцин показаны на рис:

  1. G-образная (G-cramp; G-clamp) – самая остая, надежная и дешевая из струбцин общего назначения. Недостатки: долго затягивается и может провернуть склеиваемые детали, если шарнир упора некачественный или неухоженный. Последнее довольно существенно: не схватившийся клеевой слой неплохая смазка, а разнимать и вновь сжимать склеиваемые поверхности нежелательно, прочность высохшего стыка от этого резко падает. Кроме того, обычная G-струбцина плохо держит круглые детали, поэтому для фиксации труб либо круглого профиля для сварки или пайки встык используется специальная трубная струбцина (см. след. рис.). Собранный из обычной конструкционной стали s=(2,5-4) мм, такой варной зажим обеспечивает надежную фиксацию труб до d(120-150)х(1,5-4) мм.

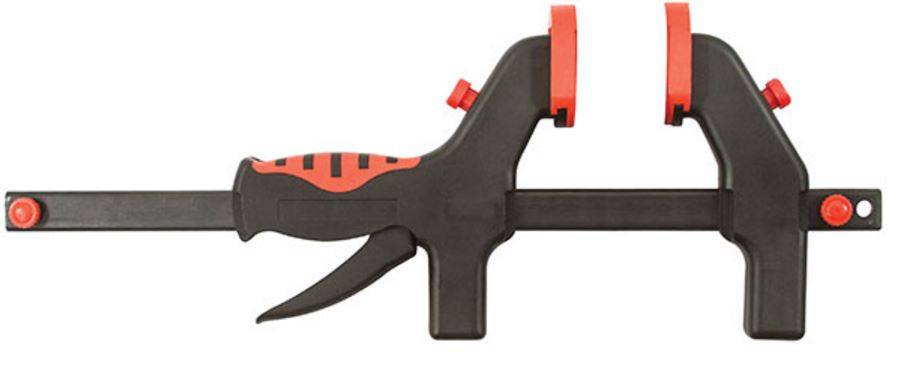

  2. F-образная (F-cramp). Быстрозажимная, действует по принципу заклинивания скользящего упора в положении мертвой точки. Дожим до прочного закрепления обеспечивается чаще всего винтовым зажимом, как в G-образной. Еще более «мягкий» и быстрый зажим, но менее надежный, дает курково-эксцентриковый зажимной механизм, см. далее. Наиболее универсальная и широко распространенная из струбцин. Главный недостаток – от вибраций и толчков в работе может саморасклиниться и отпустить. Или, наоборот, заклинивается намертво, а при расклинивании ударом молотка (см. далее) «выстреливает» либо струбцина, либо деталь. Для приспособления под сварку труб встык непригодна: губки от косвенного нагрева ведет, стык труб разъезжается.
  3. C-образная (C-clamp, fixing tongs). Достаточно узко специализированный инструмент. Основное назначение – сжимание склеиваемых деталей. Простые C-струбцины выполняются с пружинным зажимом. Курково-рычажный зажим позволяет точно устанавливать силу прижима.
  4. Угловые струбцины для сварки линейных деталей (труб, профилей) под заданным углом. Вполне устоявшегося специального англо-американского термина нет. Чаще других употребляются welding clamp и dead-lock clamp.
  5. Вайма (joiner’s bench) – столярная струбцина для сплачивания щитов из досок, реек и брусьев, сборки узлов из фасонных деталей (напр. перил с балясинами). На след. рис. показана рельсовая вайма; бывают еще реечные и трубные, см. далее. Учтите, что в продаже под названием «трубная струбцина» идут трубные ваймы, а зажимы для сварки/пайки кругляка встык нужно искать по запросу «варная струбцина».
  6. E-образная (E-clamp). Узкоспециализированный инструмент для кромления столярных излений на клею. Если нужно аккуратно подклеить кромку на существующей ценной мебели/в интерьере, без E-струбцины трудно обойтись.
  7. O-образная или ленточная, или обжимной захват (loop stay, loop brace). Пользуются ленточными струбцинами чаще всего столяры-виртуозы и мебельщики-реставраторы. Если за качественно отреставрированный старинный венский стул можно выручить до $1000 и более, то за самую малость перекошенный или хлябающийся дадут в лучшем случае 15-20 тех же самых. Рамку для большой картины или фотографии сделать без ленточной струбцины тоже не так-то просто.
  8. Рычажно-плунжерная (precision clamp). Под нажатием на курок плунжер (толкатель) с зажимным упором плавно двигается вперед. Курок отпущен – плунжер фиксируется поджатой пружиной кулисой, становящейся в положение мертвой точки. Повторное нажатие освобождает кулису и еще продвигает плунжер. В хорошей рычажно-плунжерной струбцине можно надежно зажать куриное яйцо, не повредив его скорлупы. В домашней мастерской такая точность зажима вряд ли когда понадобится, но вдруг – неплохая прецизионная струбцина получается из монтажного пистолета для туб с силиконом и т.п. вязкими составами. В проем (окно) для горловины тубы без проблем устанавливается неподвижная губка, а подвижная насаживается на шток вместо штатного толкателя. При необходимости то и другое можно снять и пользоваться инструментом по прямому назначению.

Переделка места крепления иглы под пилку

В рабочем штоке машинки имеется отверстие с резьбой, позволяющее прикрепить механизм фиксации пилки. Существует несколько вариантов подобных самодельных устройств, но наиболее прочным и надежным можно назвать трубку, надетую на шток и зафиксированную на нем болтиком. Для этого в верхней части трубки делается отверстие для болта, который вкручивается в отверстие, имеющееся на штоке. В нижней части трубки делается еще одно отверстие, в котором нарезается резьба М3 или М4.

Пилка вставляется в трубку и надежно фиксируется винтом. Этот способ крепления проще всего, но и он некоторым пользователям кажется ненадежным. Поэтому есть еще один вариант — вместо трубки берут пруток диаметром 10-12 мм, сверлят с одного торца отверстие под шток и поперечное отверстие для фиксации пилкодержателя на штоке. Для установки пилки делают прорезь в продольном направлении, В которую вставляют пилку. Фиксируют ее с помощью болтика, который завинчивают в подготовленное отверстие с резьбой.

Изготовление лобзикового станка из швейной машинки — несложный и непродолжительный процесс. Результатом его станет появление удобного и компактного приспособления, позволяющего точно и аккуратно вырезать сложные криволинейные фигуры. Для увеличения срока службы пилки можно использовать дополнительные куски ДСП, которые укладывают на рабочий стол, и, по мере снижения качества заточки, убирают. Участок, которым полотно пилит заготовку, изменяется, в ход снова идут острые зубья. Такую процедуру можно проделывать несколько раз.

Что такое сверлильный станок и для чего он нужен

Просверлить тонкий материал не будет проблемой, достаточно взят дрель в руки, пару секунд и работа сделана. Но что делать, если вам очень нужно сделать точное и выверенное отверстие в толстом брусе? Ручные инструменты не подойдут, потому что есть большой риск испортить заготовку. Результатом такой работы будет смещение центра отверстия, появления рваного края и изменение геометрии. Избежать таких недочетов и сделать отверстие с определенными параметрами вам поможет именно сверлильный станок. За счет надежности фиксации детали, которую вы будете обрабатывать, а также центрованию инструмента получится обеспечить точность сверления, которой не добиться при работе дрелью.

Для того, чтобы сделать своими руками присадочный станок для мебели, потребуется доработать исходный инструмент. На изготовление не уйдет много времени и сил.

Не нужно забывать и про универсальность такого инструмента – при замене сверл вы сможете работать с абсолютно любыми материалами, и с мягкой древесиной, и с металлом, а также будет несложно просверлить листовую сталь. Вместо сверл можно использовать фрезу, и тогда устройство сможет заменить даже фрезерный станок с небольшой мощностью. Кроме того, сверлильный станок поможет облегчить труд мастеру. Поверьте, работать со стационарными устройствами намного проще, и не требуется удерживать на весу тяжелые инструменты.

Из чего он должен состоять

Элементарный агрегат можно сделать из обыкновенной дрели. Можно добавить к нему дополнительные устройства – например, фрезерный узел. Но каждый станок должен состоять из нескольких обязательных элементов: сверла, зенкера, развертки и метчика.

В промышленности встречаются множество типов сверлильных агрегатов – полуавтоматы, шпиндельные, вертикальные и другие. В быту чаще всего используется так называемый присадочный мини-агрегат со скромным набором выполняемых задач. Перед тем, как сделать самодельный сверлильный станок в домашних условиях, необходимо разобраться в функциях, основных элементах и общих принципах действия такого рода механизмов.

Вертикальный вариант станка. Вертикально-сверлильный станок.

Настольный сверлильный мини-станок.

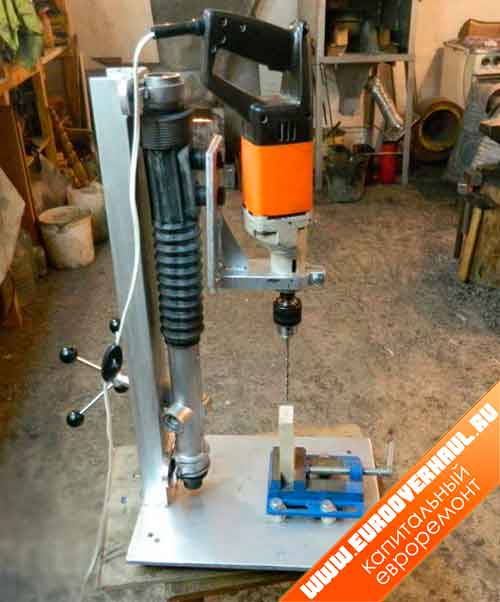

Сверлильный станок из дрели.

Из чего состоит сверлильный станок? Общее устройство сверлильного станка.

По функциям самыми востребованными устройствами являются шпиндельные машины, главная функция которых – передача вращательного движения к обрабатываемым деталям. На втором месте по популярности – приспособления для горизонтального и радиального сверления. Также распространен аппарат для растачивания деталей. При таком функциональном разнообразии сверлильное оборудование в целом относят к аппаратам универсального пользования.

Популярные статьи  Шарф-хомут спицами: поэтапные вязальные схемы и оригинальные идеи шарфов. Простые инструкции для начинающих с фото-обзорами

Но при этой свободе есть ряд обязательных составляющих, без которых не бывает сверлильных станков в принципе:

  • станина;
  • рулевая рейка;
  • двигатель.

Область применения самодельных сверлильных станков

Мысли о создании сверлильного станка своими руками возникает у людей, любящих мастерить, но в то же время не занимающихся изготовлением каких-либо предметов на профессиональной основе как с использованием металла, так и прочих материалов (дерево, пластик и т.д.).

Это обусловлено тем, что самодельное оборудование не сможет в полной мере заменить промышленно выпускаемые аналоги в полной мере, как по функциональности, так и по производительности, а лишь облегчит выполнение несложных ремонтных и прочих работ.

Кроме этого, радиолюбители и люди, занимающиеся самостоятельным изготовлением печатных плат, также могут поставить перед собой подобную задачу, т.к. наличие сверлильного станка значительно упрощает их работу, а приобретение оборудования заводского производства нерентабельно.

Самодельная конструкция с использованием двигателя от стиральной машины

Возможности станка

Самодельный станок с приводом и электродвигателем от стиралки – мощное и простое в эксплуатации устройство. За счет ременной передачи снижаются набираемые движком обороты, а скорость – увеличивается. В итоге инструмент быстро и легко сверлит даже толстую сталь сверлами любого диаметра.

Собрав и покрасив самоделку, можно приступать к ее тестированию. Запуск оборудования проходит следующим образом:

  • вспоминаем технику безопасности (что сверлильный станок крайне опасен, поэтому надежно фиксируем его на рабочей поверхности и используем средства индивидуальной защиты);
  • подключаем станок к электросети;
  • устанавливаем сверло нужного сечения;
  • кладем под сверло лист металла, который требуется просверлить;
  • просверливаем необходимое количество отверстий.

Результат порадует мастера: крутящего момента будет достаточно для просверливания даже толстой стали. Более того, нет ограничений по используемым сверлам – можно устанавливать в патрон даже большие по диаметру «головки». Если набираемых электромотором оборотов мало, несложно усовершенствовать конструкцию: зафиксировать на ведомой оси еще один шкив поменьше. Станок ускорится и «возьмет» металл любой толщины.

Интересное:

  • Как сделать станок из двигателя от стиральной машины
  • Токарный станок по дереву из двигателя от стиральной машины
  • Шлифовальный станок из мотора от стиральной машины
  • Что можно сделать из старой стиральной машины
  • Как сделать пресс для яблок из стиральной машины?
  • Поменять ремень на стиральной машине Ariston

Комментарии читателей

Поделитесь своим мнением — оставьте комментарий

Струбцина из профильной трубы

Первый вариант быстрозажимной струбцины, рассмотренный в самом начале статьи, мы собирали из металлической полосы, и предназначен этот зажим для работы с небольшими заготовками. Это самый простой и доступный вариант.

Также самодельную быстрозажимную струбцину можно изготовить из профтрубы. Основное ее назначение — фиксация и механическое сдавливание заготовок при склейке деревянных щитов.

Они, конечно, уступают винтовым струбцинам — силы пружины явно будет недостаточно, чтобы склеить большие щиты, однако в домашней мастерской данные зажимы все равно найдут применение.

Струбцины своими руками — поэтапный мастер-класс для начинающих. Схемы изготовления разных конструкций + 170 фото

Поскольку для склеивания деревянных мебельных щитов требуется минимум две струбцины, то сделаем сразу комплект столярных зажимов.

Для изготовления двух самодельных струбцин потребуется отрезать две заготовки из профтрубы 25х25 мм и две заготовки из профтрубы 30х30 мм. То есть одна профильная труба должна входить в другую.

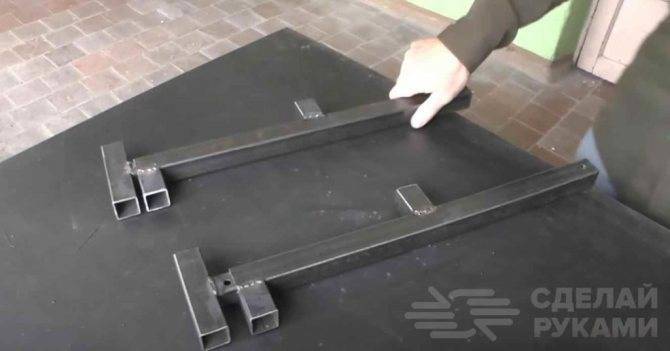

Далее отрезаем еще шесть заготовок из профтрубы 30х30 мм. Две детали привариваем к профильным трубам 25х25 мм (перпендикулярно). Остальные заготовки привариваем к двум профильным трубам 30х30 мм — как показано на фото ниже.

Струбцины своими руками — поэтапный мастер-класс для начинающих. Схемы изготовления разных конструкций + 170 фото

После этого зачищаем металл болгаркой, покрываем заготовки грунтом и красим. В качестве краски автор использует алкидную автоэмаль.

Cоветуем: Как сделать простой циклонный фильтр для бытового пылесоса

Струбцины своими руками — поэтапный мастер-класс для начинающих. Схемы изготовления разных конструкций + 170 фото

В профильных трубах сверлим по одному отверстию. После этого подготавливаем пружины и винты с гайками.

Струбцины своими руками — поэтапный мастер-класс для начинающих. Схемы изготовления разных конструкций + 170 фото

Приступаем к сборке. Торцы профильных труб закрываем пластиковыми заглушками.

Подробно о том, как сделать струбцины из профильной трубы, можно посмотреть на видео ниже. Данной идеей с нами поделился автор YouTube канала «Алексей Чезганов».

Обратите внимание — эффективность сделанных зажимов для столярки напрямую будет зависеть от жесткости пружины

Самодельный сверлильный станок из рулевой рейки.

Рулевая рейка от автомобиля является достаточно массивным устройством, поэтому станина под нее должна быть массивной и крепится к верстаку. Все соединения на таком станке выполняются с помощью сварки.

Струбцины своими руками — поэтапный мастер-класс для начинающих. Схемы изготовления разных конструкций + 170 фото
Самодельный сверлильный станок из рулевой рейки.

Толщина основания должна быть около 5 мм, ее можно сварить из швеллеров. Стока на которую закрепляется рулевая рейка должна быть выше на 7 – 8 см. Крепится она через проушины рулевой колонки.

Так как такой самодельный станок становится массивным, блок управления им лучше вынести отдельно от дрели.

Видео сверлильного самодельного станка на основе рулевой рейки от автомобиля.

Порядок сборки такого самодельного станка:

  • Подготовка деталей;
  • Установка стойки на станину;
  • Сборка устройства перемещения;
  • Установка устройства на стойку;
  • Установка дрели.

Все места соединения должны быть надежно закреплены, желательно при помощи сварки. Если используются направляющие, то нужно сделать так чтобы не было поперечного люфта. Для большего удобства такой станок можно оснастить тисками для фиксации заготовки под сверление.

В магазинах можно найти и уже готовые под дрель стойки. При покупки стоит обращать внимания на размеры ее станины и вес. Зачастую недорогие конструкции подойдет только для сверления тонкой фанеры.

Что нужно для угловых зажимов

Часто сварку проводят, соединяя металлические листы под углом. Их нужно неподвижно держать, как сделать это сварщику, если его руки заняты электродом с маской.

Струбцины своими руками — поэтапный мастер-класс для начинающих. Схемы изготовления разных конструкций + 170 фото

Фиксирующее приспособление

Выручит простое фиксирующее приспособление.

Предварительно собирают:

  • 10 мм. по толщине металлические полосы;
  • уголки 40х40 или 50х50 (мм.);
  • гайки – 4 шт.;
  • кронштейн.

Уголок скрепляют болтами или сваркой жестким соединением. Прижимным устройством будут приваренные друг с другом гайки или консольная опора, в отверстиях которой накручена резьба. На установленных направляющих будет перемещаться зажимной механизм. Дрелью сверлят отверстия, вставляют болты, закручивают гайки.

Следующая модель тоже не сложная, но её крепят к верстаку – так удобней работать. Нужно подготовить:

  • 2 уголка размером 70 х 70;
  • 2 листа железа;
  • 2 стальные шпильки;
  • гайки – 6 шт.

Порядок производства:

  1. Уголки сваривают под прямым углом.
  2. Для жесткости ставят металлические планки.
  3. По середине уголков приваривают по 1 консоли.
  4. В просверленном отверстии нарезают резьбу.
  5. В приваренную гайку вкручивают шпильку, она будет фиксировать заготовку.

Соединенные сваркой гайки устанавливают на конец шпильки, тоже приваривают.

Заготовки для работы

Рассматриваемый вариант намного сложнее предыдущего, поэтому требует тщательной подготовки. Проверьте наличие всех необходимых материалов:

  • Плита для станины из любого материала (это может быть сталь, дерево или даже текстолит);
  • Деревянный брус с сечением 40-60×40-60×500-600. Можно заменить брус на стальную трубку, главное, чтобы диаметр совпадал с примерным значением в 35 миллиметров, а погрешность значения не превышала пяти миллиметров;
  • Пружина;
  • Ходовой винт с параметрами Тr16×2, L = 200 мм;
  • Стальной лист с примерной толщиной около пяти миллиметров;
  • Кронштейн для ходового винтика;
  • Маховик для винта;
  • Блок приводных шкивов;
  • Электрический двигатель;
  • Блок с конденсаторами;
  • Блок с ведомыми шкивами;
  • Пружина возвратного типа для шпинделя;
  • Клиновой ремень;
  • Приспособление выключателя;
  • Кабель сетевого типа с вилкой для использования розетки;
  • Рычаг;
  • Патрон для сверла;
  • Различные расходные материалы для креплений – винтики и гайки.
Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Конкурс «Фантазия в Рамках» — II место
Струбцины своими руками — поэтапный мастер-класс для начинающих. Схемы изготовления разных конструкций + 170 фото
